Tavalliset taotut laipat: tyypit ja sovellukset

Mitä tavalliset taotut laipat ovat ja miksi materiaalin laadulla on väliä

Tavalliset taotut laipat ovat tarkkuuskoneistettuja putkiliitoskomponentteja, jotka valmistetaan taontaprosessilla – valmistusmenetelmällä, jossa kuumennetut teräsaihiot muotoillaan puristusvoimalla muottien ja puristimien avulla, jolloin metallin raerakenne kohdistetaan valmiin osan ääriviivoja pitkin. Tämä raevirtauksen kohdistus, joka on luontainen takomiseen ja puuttuu valukomponenteista, antaa taotuille laippoille niiden ominaisen yhdistelmän korkeasta vetolujuudesta, väsymiskestävyydestä ja iskunkestävyydestä, mikä tekee niistä suositellun liitäntämenetelmän vaativissa teollisuusputkistosovelluksissa, joissa paine, lämpötila ja syövyttävät materiaalit asettavat äärimmäisiä vaatimuksia liitoksen eheydelle.

Tavallisten taottujen laippojen lähtöaine – korkealaatuinen taottu teräs – valitaan ja testataan soveltuvan materiaalieritelmän mekaanisten ominaisuuksien vaatimusten mukaisesti ennen takomisen aloittamista. Yleisiä materiaalilaatuja ovat ASTM A105 hiiliteräs vakiopaine-lämpötilahuoltoon, ASTM A182 F304 ja F316 ruostumaton teräs syövyttävään käyttöön kemiankäsittelyssä ja meriympäristöissä, ASTM A182 F11 ja F22 seosteräs korkean lämpötilan huoltoon voimantuotannossa ja öljyn yhdistettyyn jalostukseen sekä ASTM A182 korkeapaineiseen teräkseen. korkeakloridipalvelu offshore-öljyn ja maakaasun tuotannossa. Jokaisella materiaalilaadulla on tietyt vähimmäismyötölujuus-, vetolujuus-, kovuus- ja iskuenergiavaatimukset, jotka takomisen on täytettävä ennen koneistuksen aloittamista, jotta varmistetaan, että valmis laippa vastaa putkijärjestelmän suunnittelun vaatimaa mekaanista suorituskykyä.

Itse taontaprosessi – olipa kyseessä avotaonta suurempia laippoja varten tai suljettu taonta vakiokokoja varten – jalostaa teräksen raerakennetta, eliminoi valumateriaalin sisäisen huokoisuuden ja ontelot ja tuottaa komponentin, jolla on korkeampi lujuus-painosuhde kuin vastaavalla valukappaleella. Tällä on ratkaisevaa merkitystä öljy-, maakaasu- ja kemiankäsittelysovelluksissa, joissa laippaliitosvauriot eivät ole vain huoltotapahtumia, vaan mahdollisia katastrofaalisia tulipaloja, myrkyllisiä päästöjä ja ympäristön saastumista, joilla on vakavia turvallisuus- ja sääntelyseurauksia.

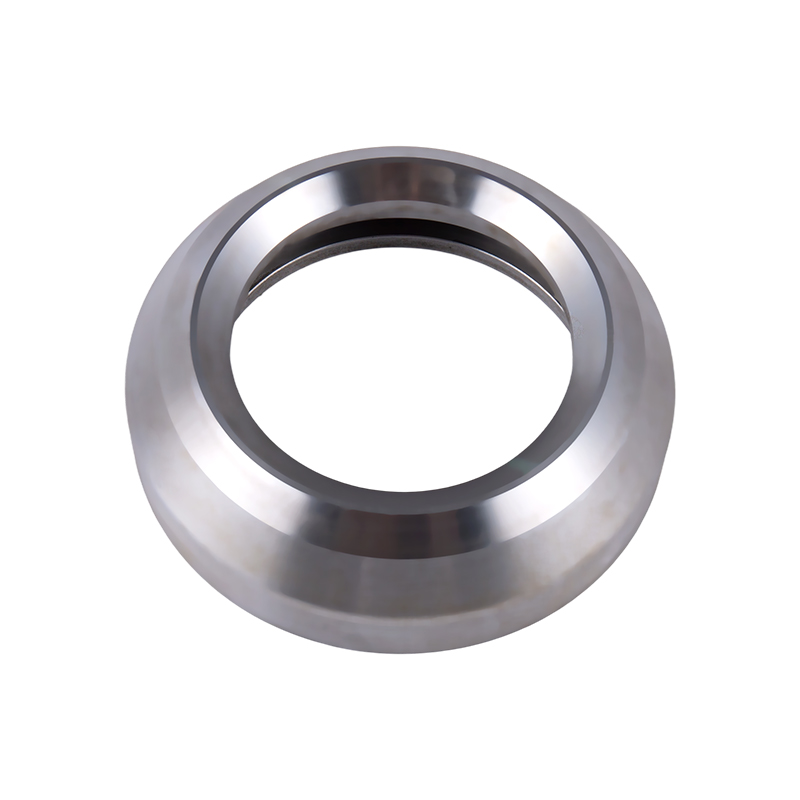

Tavallisten taottujen laippojen tyypit ja niiden liitäntägeometria

Valikoima tavalliset taotut laipat saatavana kattaa viisi ensisijaista liitäntätyyppiä, joista jokainen on optimoitu tietylle putken kiinnitysmenetelmälle, sovellusympäristölle ja asennuskontekstille. Oikean laippatyypin valitseminen tiettyyn käyttöolosuhteisiin on yhtä tärkeää kuin oikean paineluokan ja materiaalilaadun valinta – liitoksen geometria vaikuttaa suoraan hitsin laatuun, liitoksen lujuuteen, tarkastuksen helppouteen ja soveltuvuuteen kyseiseen nestehuoltoon.

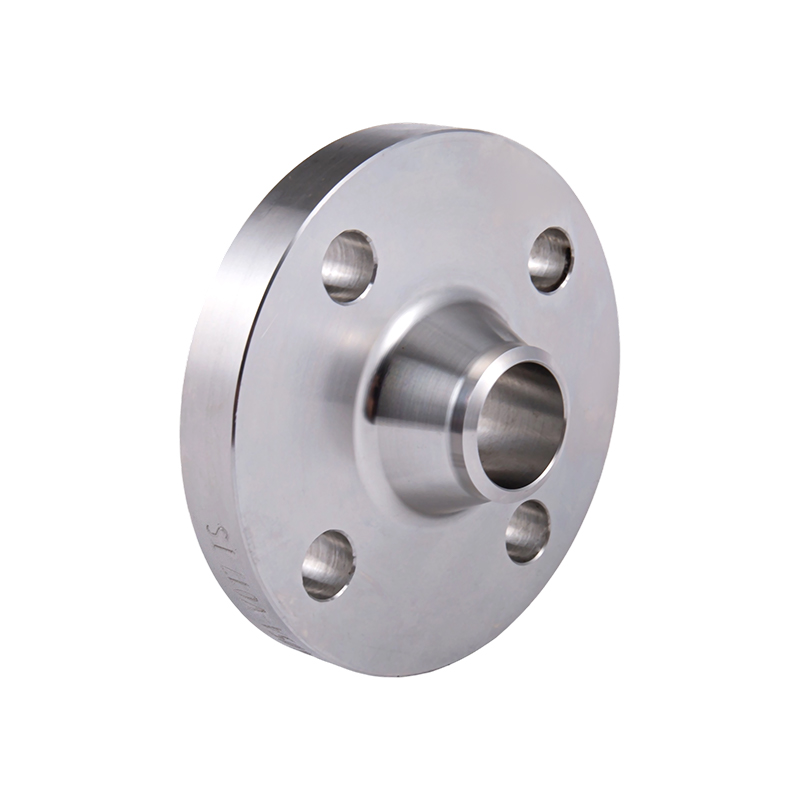

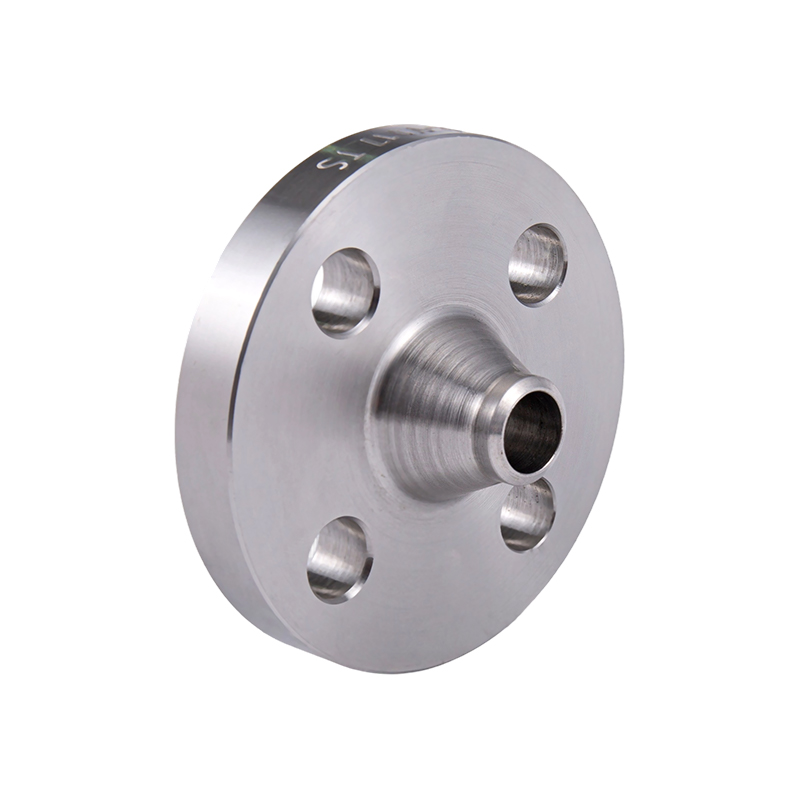

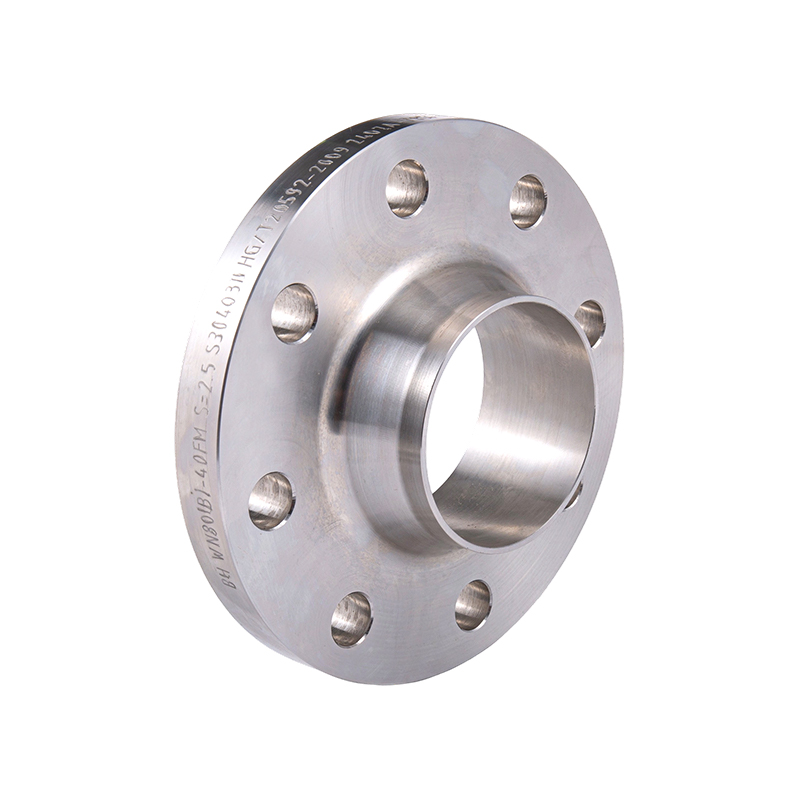

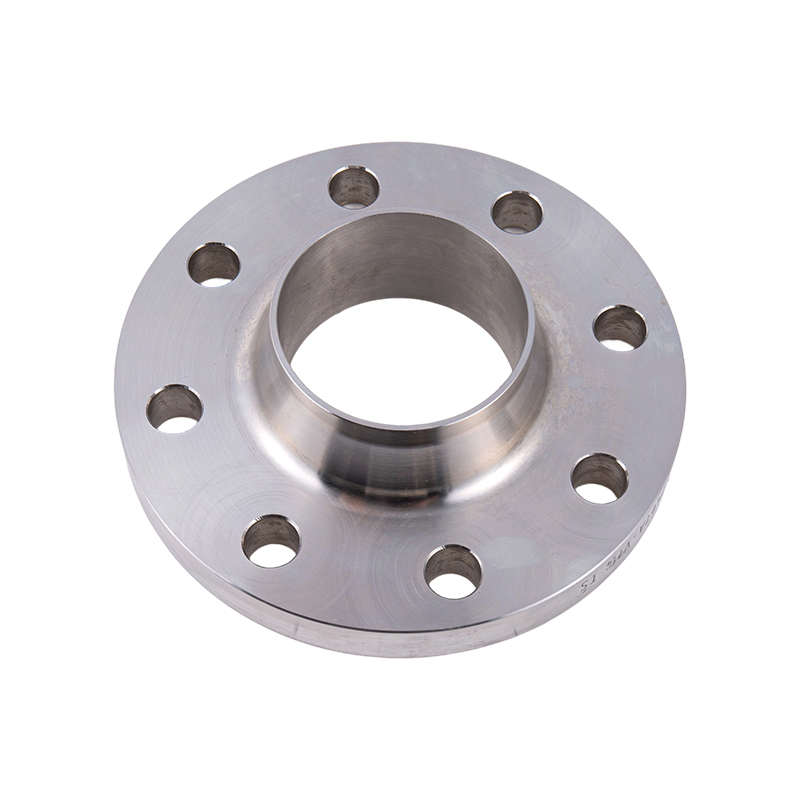

Hitsaa kaulalaipat

Hitsauskaulalaippa on vahvin ja monipuolisin taottu vakiolaippatyyppi, jolle on ominaista pitkä kartiomainen napa, joka siirtyy sujuvasti laipan pinnasta putken seinämän paksuuteen päittäishitsiliitoksen kautta. Kartiomainen napa jakaa jännityksen pois hitsausliitoksesta ja laipparunkoon, jolloin hitsauskaulalaipat ovat ensisijainen valinta korkeapaineisiin, korkeisiin lämpötiloihin ja syklisiin käyttöolosuhteisiin öljynjalostuksessa, maakaasun siirrossa ja korkeapaineisen kemiallisen reaktorin putkistossa. Laippa-putkiliitoksessa tuotettu päittäishitsisauma on täysläpitunkeinen ja radiografisesti tarkastettava, ja se täyttää paineastioiden ja putkistostandardien korkeimmat hitsin laatuvaatimukset mukaan lukien ASME B31.3 kemiantehtaan putkistoissa ja ASME B31.8 kaasunsiirtojärjestelmissä.

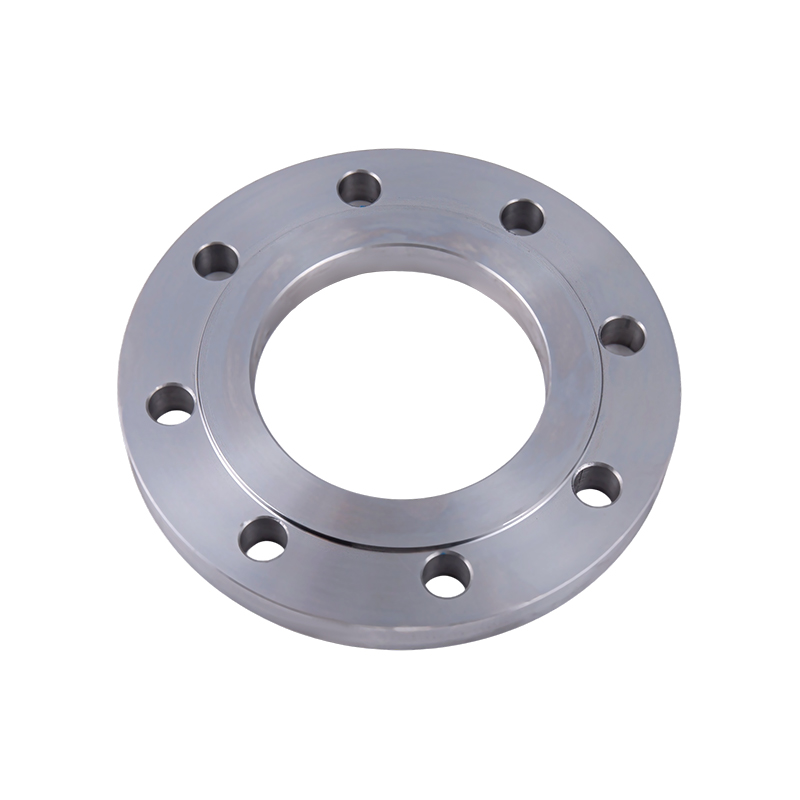

Slip-On laipat

Kiinnitettävät laipat liukuvat putken pään yli ja kiinnitetään saumoilla sekä laipan etupuolelle että rei'ityksiin, mikä tarjoaa yksinkertaisemman ja halvemman liitoksen kuin hitsauskaulalaipat, mikä vähentää jonkin verran väsymisaikaa ja heikentää lujuutta. Niitä käytetään laajalti matalapaineisissa putkistoissa, jäähdytysvesijärjestelmissä ja ei-kriittisissä prosessilinjoissa kemianteollisuudessa ja öljynjalostamoissa, joissa linjauksen yksinkertaisuus ja napojen lyhennetty pituus yksinkertaistavat asennusta ruuhkautuneisiin putkitelineisiin. Slip-on laippojen väsymiskesto on noin kolmanneksen pienempi kuin vastaavien hitsauskaulalaippojen syklisessä kuormituksessa, eikä niitä yleensä ole määritelty korkean syklin huoltoon tai linjoihin, jotka kuljettavat vaarallisia nesteitä korotetussa paineessa ja lämpötilassa.

Socket-hitsauslaipat

Muhvihitsauslaipat on suunniteltu pienireikäisille putkille - tyypillisesti NPS 2 ja sitä alemmille -, joissa putken pää työntyy laippareikään koneistettuun hylsyyn ja kiinnitetään yhdellä saumahitsauksella muhvin pinnasta. Pistorasia tarjoaa tarkan putkilinjauksen ja tasaisen hitsin geometrian, mikä on erityisen arvokasta halkaisijaltaan pienissä instrumenteissa ja käyttöputkissa, joissa päittäishitsiliitosten manuaalinen kohdistus on vaikeaa. Mukana hitsauslaippojen kriittinen asennusvaatimus on 1,6 mm:n rako, joka on säilytettävä putken pään ja muhvin pohjan välillä ennen hitsausta – tämä rako estää hylsyä toimimasta jännityskeskittymänä ja halkeilemasta lämpölaajenemisjaksojen aikana. Muhvihitsauslaipat on määritelty maakaasu-, öljy- ja kemiankäsittelypalveluissa pieniporaisille korkeapainelinjoille, mukaan lukien instrumenttien liitännät, ohituspiirit ja kemikaalien ruiskutuskohdat.

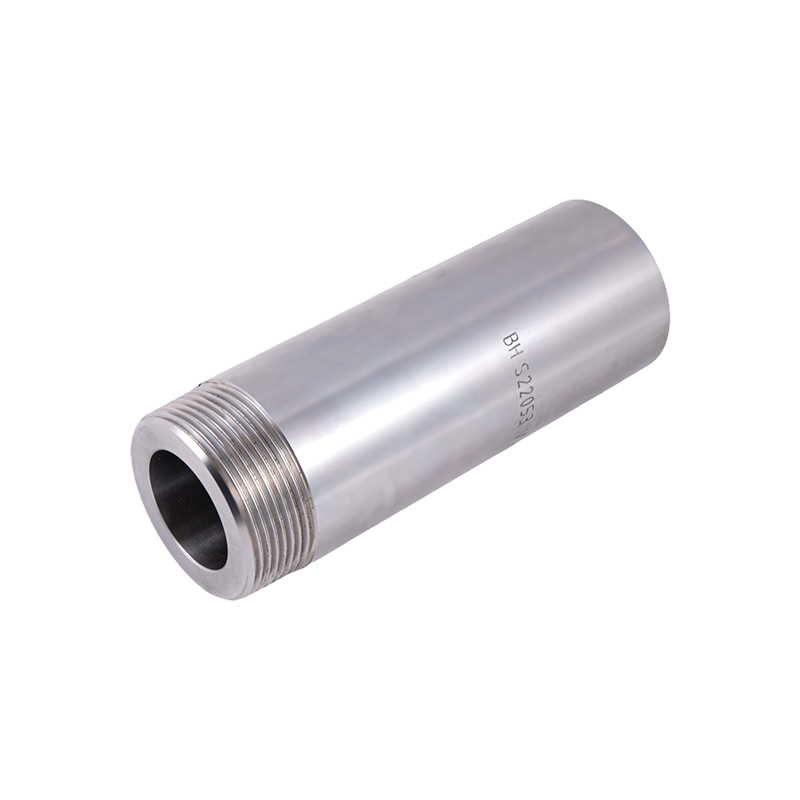

Kierteitetyt laipat

Kierrelaipat käyttävät NPT- tai BSP kartiomaisia putkikierteitä, jotka on koneistettu laipan reikään ulkokierteitettyjen putken päiden liittämiseen ilman hitsausta, joten ne sopivat sovelluksiin, joissa hitsaus on kielletty – mukaan lukien putkistot, jotka kuljettavat syttyviä kaasuja tai höyryjä, joissa hitsaus huollon aikana aiheuttaa syttymisriskin – tai joissa tarvitaan nopeaa asennusta ja purkamista huoltoon pääsyä varten. Kierrelaipat on rajoitettu alhaisempiin paine-lämpötila-arvoihin kuin hitsatut tyypit johtuen kierteitetyille liitoksille ominaisesta jännityskeskittymisestä, ja ne on yleensä rajoitettu luokkaan 600 ja alle useimmissa putkistokoodeissa. Niitä käytetään laajalti öljy- ja maakaasupalveluissa pienihalkaisijaisissa instrumenttien jakoputkissa, mittariliitännöissä ja matalapaineisissa sähkölinjoissa vaarallisten alueiden luokittelussa.

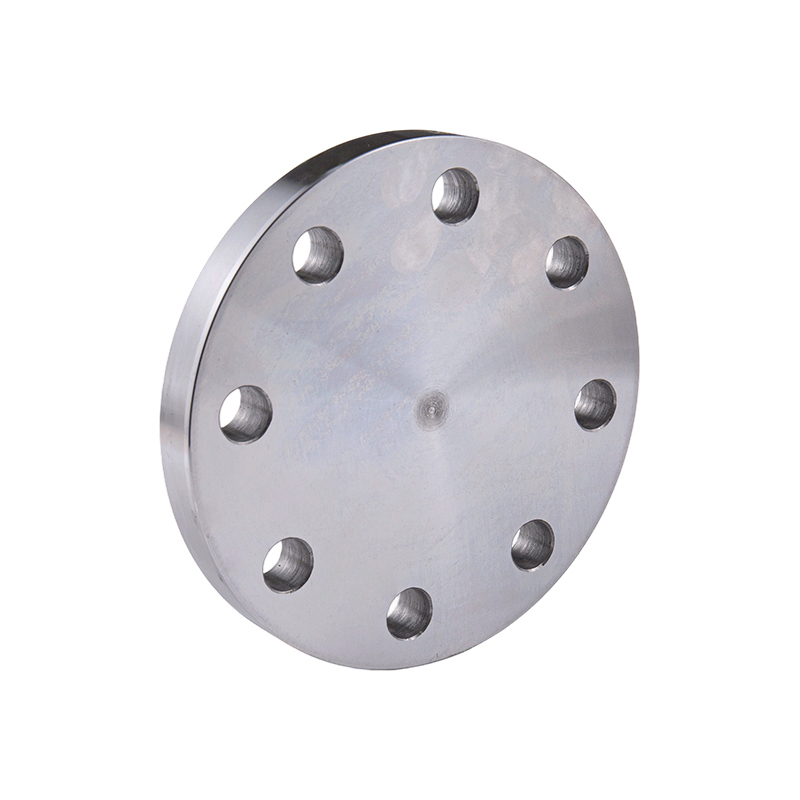

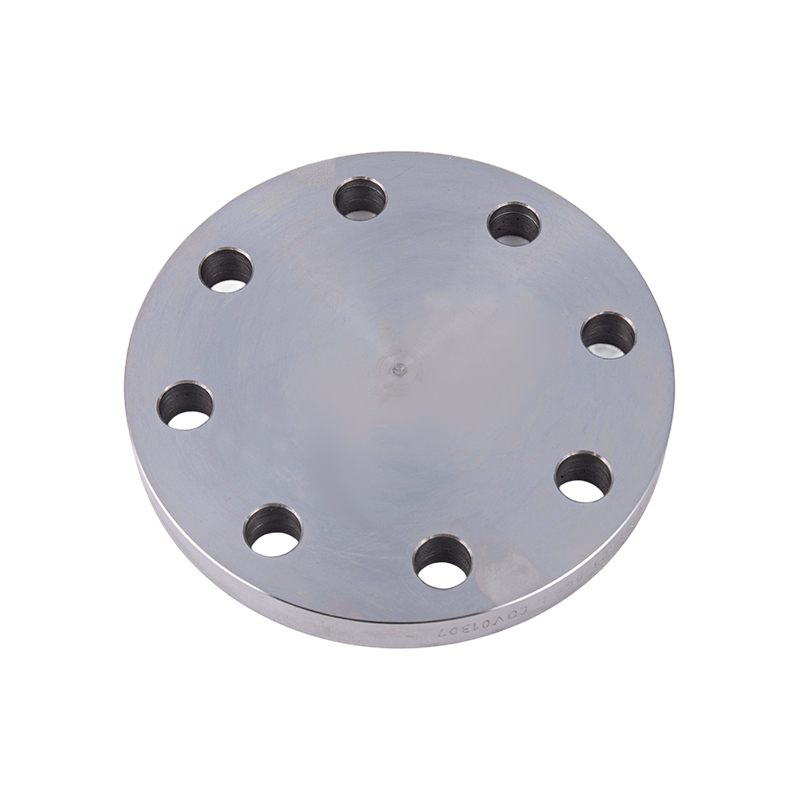

Sokeat laipat

Sokkolaipat ovat kiinteitä kiekkoja – ilman putken reikää – joita käytetään sulkemaan putkijärjestelmän, paineastian suuttimen tai venttiilin rungon päät kohdasta, johon on odotettavissa tuleva pääsy tai laajennus. Niihin kohdistuu koko paineen taivutusjännitys niiden tukemattoman pinnan halkaisijan poikki, mikä tekee niistä yhden raskaasti rasituneista standarditaotuista laippatyypeistä huolimatta niiden näennäisen yksinkertaisesta geometriasta. Umpilaipat ovat olennaisia ​​osia öljy- ja maakaasuputkien eristämisessä, kemiallisen käsittelyn reaktorin suuttimien sulkemisessa huollon aikana sekä uusien putkijärjestelmien painetestauksissa, joissa tilapäiset päiden sulkemiset on mitoitettu järjestelmän koepaineen mukaan.

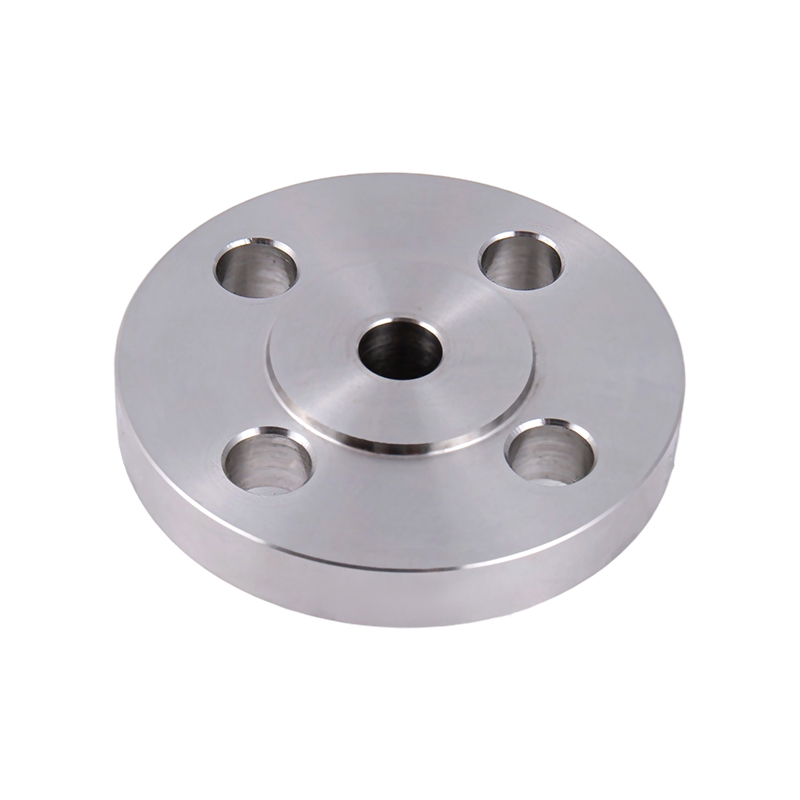

Kansainvälisten standardien noudattaminen: ANSI, DIN, JIS ja GB

Vakiotaotut laipat saavat suuren osan kaupallisesta arvostaan noudattamalla kansainvälisesti tunnustettuja mitta- ja materiaalistandardeja, jotka varmistavat eri valmistajien laippojen vaihtokelpoisuuden ja yhteensopivuuden eri maailmanlaajuisista lähteistä toimitettujen liitäntälaitteiden kanssa. Neljä ensisijaista standardiperhettä – ANSI/ASME (amerikkalainen), DIN (saksa/eurooppalainen), JIS (japanilainen) ja GB (kiinalainen) – määrittelevät kukin laippapintatyypit, pulttiympyrän mitat, pultin reikien lukumäärän ja koot, korotetun pinnan korkeuden ja paine-lämpötilaluokitukset jokaiselle nimellisputken koolle ja paineluokalle standardin puitteissa.

Monikansallisissa hankkeissa – offshore-öljylauttoja, nesteytetyn maakaasun nesteytysjunia, rajat ylittäviä maakaasuputkia ja vientiin suuntautuneita kemiankäsittelylaitoksia – kyky toimittaa useiden standardien mukaisia ​​standardoituja taottuja laippoja samanaikaisesti on merkittävä hankintaetu. Laippavalmistaja, joka on sertifioitu toimittamaan ANSI-, DIN-, JIS- ja GB-yhteensopivia tuotteita yhdestä tuotantolaitoksesta, yksinkertaistaa myyjän pätevyyttä, vähentää useista lähteistä aiheutuvaa läpimenoaikariskiä ja tarjoaa yhden pisteen, joka vastaa mittojen ja materiaalien vaatimustenmukaisuudesta kaikissa projektin putkimateriaaliluokissa määritellyissä laippastandardeissa.

Suorituskyky äärimmäisissä palveluissa: korkea lämpötila, korkea paine ja syövyttävät ympäristöt

Öljynjalostuksessa, maakaasun käsittelyssä ja kemiallisessa käsittelyssä kohdatut käyttöolosuhteet edustavat hankalimpia ympäristöjä, joita putkiston komponenttien on kestettävä jatkuvassa teollisessa käytössä. Näissä sovelluksissa käytettävien tavallisten taottujen laippojen on säilytettävä luotettava tiivistyskyky ja rakenteellinen eheys lämpötila-alueilla kryogeenisesta LNG-palvelusta -162 °C:ssa ympäristön prosessiolosuhteisiin korkean lämpötilan jalostamoiden prosessivirtoihin 550 °C:ssa, paineissa tyhjiöstä luokkaan 2500 (noin 420 baaria) lämpötila-alueella luonnonkaasun kanssa kosketuksessa kuivaan ympäristöön. raakaöljy, joka sisältää rikkivetyä, klorideja ja orgaanisia happoja, jotka hyökkäävät aggressiivisesti hiiliterästä ja monia ruostumattoman teräksen seoksia.

Luotettavan suorituskyvyn ylläpitäminen korkeissa lämpötiloissa vaatii tarkkaa huomiota laippamateriaalin ja pulttien virumiskäyttäytymiseen – metallien taipumukseen hitaasti muotoutua jatkuvassa jännityksessä korotetussa lämpötilassa – mikä voi aiheuttaa pultin kuormituksen löystymistä ja tiivisteen asteittaista jännityksen vähenemistä, mikä lopulta johtaa laippaliitoksen vuotamiseen ilman ulkoisia muutoksia käyttöolosuhteissa. Materiaalivalinnalla korkean lämpötilan huoltoon etusijalle asetetaan seosteräslajit, joissa on kromi- ja molybdeenilisäyksiä (F11, F22, F91), jotka tarjoavat huomattavasti paremman virumiskestävyyden kuin tavalliset hiiliteräksiset A105-laipat, säilyttäen riittävän pulttikuormituksen ja tiivisteiden istukkajännityksen vuosien jatkuvan korkean lämpötilan palvelun avulla öljyn ja kemian käsittelyympäristöissä.

Syövyttävissä käyttöympäristöissä - erityisesti öljyntuotannossa ja -jalostuksessa yleisissä hapankaasu- ja hapanraaka-palveluissa - materiaalivalinnalla on lisäksi otettava huomioon sulfidijännityshalkeilu (SSC) -riski. NACE MR0175 / ISO 15156 määrittelee kovuusrajat ja materiaalien pätevyysvaatimukset metallikomponenteille H₂S-pitoisissa öljy- ja maakaasupalveluissa, ja happamaan käyttöön tarkoitettujen standarditaottujen laippojen on täytettävä nämä vaatimukset – tyypillisesti hiili- ja seosteräslaippojen rajoittaminen maksimikovuusarvoon 22 HRC ja tiettyjen kovuusluokkien SSC rajoittaminen. tasolla.

Mittatarkkuus, tiivistysteho ja laadunvalvonta

Laippaliitoksen tiivistyskyky riippuu kolmesta tekijästä suunnilleen yhtä suuressa määrin: tiivisteen valinta ja puristus, pultin kuormitus sekä laippapinnan mittatarkkuus ja pinnan viimeistely. Standardin ANSI B16.5, DIN EN 1092-1 tai vastaavien standardien mukaiset taotut laipat määrittelevät mittatoleranssit ja pinnan viimeistelyvaatimukset, jotka toteutuessaan mahdollistavat tiivisteen ennustettavan käyttäytymisen ja luotettavan tiivistyksen koko laippaluokan paine-lämpötila-arvoalueella. Laipat, jotka eivät täytä näitä toleransseja – jopa pintapuolisen silmämääräisen tarkastuksen hyväksymis-/hylkäysrajojen sisällä – luovat epätasaisen tiivisteen puristuksen, mikä johtaa vuotoreitteihin käyttöpaineessa, erityisesti lämpökierron aikana, joka kuormittaa ja purkaa tiivistettä toistuvasti putkijärjestelmän lämmetessä ja jäähtyessä.

Tiukka laadunvalvonta standardinmukaisessa taottussa laippatuotannossa kattaa koko valmistusjakson saapuvan materiaalin tarkastuksesta lopulliseen mitta- ja ainetta rikkomattomaan tarkastukseen. Seuraavat laadunvalvontavaiheet ovat vakiokäytäntö vaatimustenmukaisessa laippavalmistuksessa öljy-, maakaasu- ja kemiankäsittelysovelluksissa:

• Materiaalin tunniste ja PMI (Positive Material Identification): Seoksen koostumuksen XRF-spektrometrinen tarkastus saapuvan taontamassan jokaisella lämmöllä, ja tuloksia verrataan materiaalispesifikaatiovaatimuksiin ennen kuin takominen hyväksytään. Tämä vaihe eliminoi materiaalien sekoittumisen – tiedossa olevan petrokemian huollon huomattavien putkistovikojen perimmäisen syyn.
• Mittatarkastus: CMM tai manuaalinen reiän halkaisijan, laipan ulkohalkaisijan, pultin ympyrän halkaisijan, pultin reiän sijainnin ja halkaisijan, korotetun pinnan halkaisijan, laipan paksuuden ja navan mittojen mittaus soveltuvan standardin mittataulukon mukaan, ja tulokset kirjataan mittatarkastusraportteihin, jotka voidaan jäljittää tuotantolämpöön ja eränumeroon.
• Laipan pinnan viimeistelyn mitta: Korotetun pinnan tai rengasliitoksen uran pinnan viimeistelyn profilometrimittaus ASME B16.5 -vaatimusten noudattamisen varmistamiseksi – tyypillisesti 125–250 µin Ra korotetuissa laipoissa, joissa on kierrehammastettu pinta –, jotka ovat välttämättömiä luotettavan pehmeän tiivisteen istuvuuden ja vuotottoman huollon takaamiseksi.
• Kovuustesti: Brinell- tai Rockwell-kovuustestaus jokaiselle laippa- tai lämpöeränäytteelle materiaalispesifikaatiovaatimusten ja happamien käyttölaippojen NACE MR0175 -kovuusrajojen noudattamisen varmistamiseksi.
• Rikkomaton tutkimus (NDE): Laippapintojen magneettisten hiukkasten testaus (MT) tai nesteen tunkeutumiskykytestaus (PT) pintamurtumisvirheiden varalta; takokappaleiden ultraäänitestaus (UT) sisäisten epäjatkuvuuskohtien varalta korkeamman spesifikaation tai suurempikokoisissa laippoissa, joissa tilavuustutkimus vaaditaan ostospesifikaatiossa tai sovellettavassa koodissa.

Vakiomaisten taottujen laippojen valitseminen tiettyihin projektivaatimuksiin

Tehokas laipan valinta öljy-, maakaasu- ja kemiankäsittelyprojekteihin edellyttää jäsenneltyä lähestymistapaa, joka käsittelee paineluokkaa, materiaalilaatua, laippatyyppiä, pintatyyppiä ja standardinmukaisuutta samanaikaisesti sen sijaan, että kutakin muuttujaa käsitellään erikseen. Seuraava valintakehys tarjoaa käytännöllisen lähtökohdan putkistojen insinööreille ja hankintatiimeille, jotka määrittelevät standarditaotut laipat uusiin projekteihin tai vaihtotoimituksiin:

• Määritä hallitseva paineluokka: Laske vaadittu paineluokka suurimmasta sallitusta käyttöpaineesta (MAOP) ja palvelun suurimmasta suunnittelulämpötilasta käyttämällä ASME B16.5:n paine-lämpötilaluokitustaulukoita tai sovellettavaa standardia. Valitse aina seuraava korkeampi standardipaineluokka, joka ylittää lasketun vaatimuksen – laippoja ei saa koskaan käyttää niiden enimmäisnimellispaine-lämpötila-tilassa suunnittelumarginaalina.
• Valitse materiaaliluokka nestepalvelun perusteella: Hiiliteräs A105 syövyttämättömään, kohtalaisen lämpötilan käyttöön; ruostumaton teräs F304/F316 syövyttäviä kemiallisia käsittelypalveluita varten; seosteräs F11/F22 korkean lämpötilan öljy- ja tehohuoltoon; duplex F51 korkeakloridipitoiseen offshore-palveluun. Vahvista NACE MR0175 -vaatimustenmukaisuus kaikille palveluille, jotka sisältävät kynnysarvoa suurempia H₂S-pitoisuuksia.
• Valitse laipan tyyppi palvelun vakavuuden perusteella: Hitsauskaula korkeapaineiseen, korkeaan lämpötilaan ja sykliseen käyttöön; slip-on matalapaineista palvelua varten; pistorasiahitsaus pienireikäisille korkeapaineisille instrumentointilinjoille; kierteillä ei-hitsausvyöhykesovelluksia varten; sokea järjestelmän pääte- ja eristyspisteille.
• Vahvista standardinmukaisuus projektin lainkäyttöalueella: Määritä ANSI/ASME pohjoisamerikkalaisille ja kansainvälisille projekteille, DIN/EN eurooppalaisille projekteille, JIS japanilaisille ja eräille Aasian projekteille ja GB Kiinan kotimaisille projekteille. Määritä monikansallisille projekteille ensisijainen standardi ja vastaavuusvaatimukset vaihtoehtoisille standardeille, joissa vaaditaan maailmanlaajuisten toimitusketjujen vaihdettavuutta.
• Arvioi räätälöityjä ratkaisuja epätyypillisiin vaatimuksiin: Sovelluksissa, joissa standardikoot, paineluokat tai materiaalilaadut eivät täytä tiettyjä projektin tai työolosuhteiden vaatimuksia – mukaan lukien äärimmäiset lämpötilat, aggressiiviset syövyttävät aineet tai laitekohtainen suutingeometria – asiakkaan määrittelemien piirustusten ja materiaalispesifikaatioiden mukaan valmistetut räätälöidyt standarditaotut laipat tarjoavat suunnittelun joustavuutta erilaisten projektien tarpeiden täyttämiseen tinkimättä tarkkuuden ja laadunvalvontastandardien kriittisistä huoltostandardeista. ympäristöt.
•
